全自动水文气象观测系统

通过海洋观测站建设的需求分析与研究，并结合国内外建立海洋观测站的实际经验，我司自主开发了全自动水文气象观测系统：主要采用了Vaisala和Seabird品牌产品，Vaisala具有超强的环境适用性，可在苛刻的环境条件下提供稳定、可靠、高精度的气象数据，Seabird具有超高的准确度和稳定性，无论在多么苛刻环境条件下都可以提供高精度、高分辨率、高稳定性的水文数据。

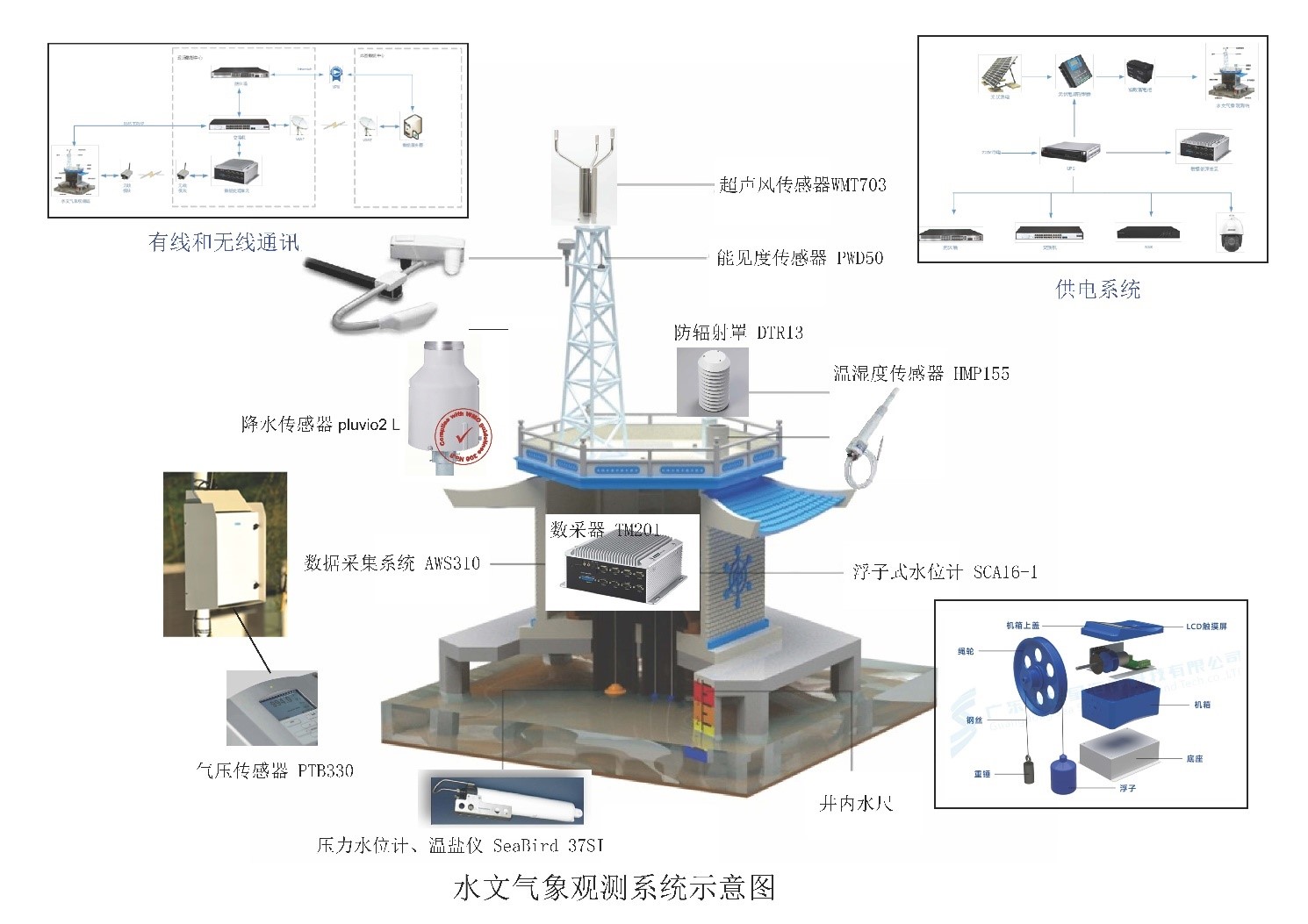

系统主要有水文气象观测系统、供电系统、通讯系统、运行监控系统、岸基数据管理系统等五部分组成。

全自动水文气象观测系统中的气象观测系统通过维萨拉AWS310长期、连续、自动观测风、气温、相对湿度、气压、降水量、能见度等参数，水文系统通过Seabird 16 Plus长期、连续、自动地测量所在海域的潮汐以及水温、盐度参数；太阳能、蓄电池及UPS的联合供电系统保证整个系统可以长期、连续工作；TM10软件对所有观测数据进行采集、显示、存储和监控，4K相机对整个系统运行及周边环境情况进行监控；通过卫星对数据进行回传，岸基端可对数据进行存储、处理、监控及发送指令等。

供电系统由2块100W太阳能电池板、2块12V100Ah蓄电池、电源控制器、UPS等相关组件组成（AWS310机箱中也配备了2块26AH的电池）。本系统也可采用本地外接220VAC市电，为保证电源的稳定和不间断，本方案配2块100W太阳能电池板提供和UPS不间断电源（2块100AH铅酸蓄电池），以便保证系统在脱离主供电电源的条件下主要观测设备能够连续工作10天以上，观测数据不缺测，数据传输正常。

系统组成
TM310水文系统由TM201数据采集器、SeaBird 16plusV2温盐仪、SeaBird 16P1压力水文计、海启星SCA-16-1浮子式水位计及其他组件组成，主要观测海域的潮汐以及水温盐度参数。

AWS310气象系统由QML201数据采集器、HMP155温湿度传感器、PTB330气压传感器、WMT703超声风传感器、RG13降水传感器、PWD50能见度传感器等组件组成，主要观测风向、风速、气温、相对湿度、气压、雨量、能见度等参数。其中本方案中，气压传感器采用内置机箱式，安装在数据采集箱的内部，数据采集箱布设在观测房的顶部。
