公司动态 | 同盛海洋海底管道综合检测厦门演示

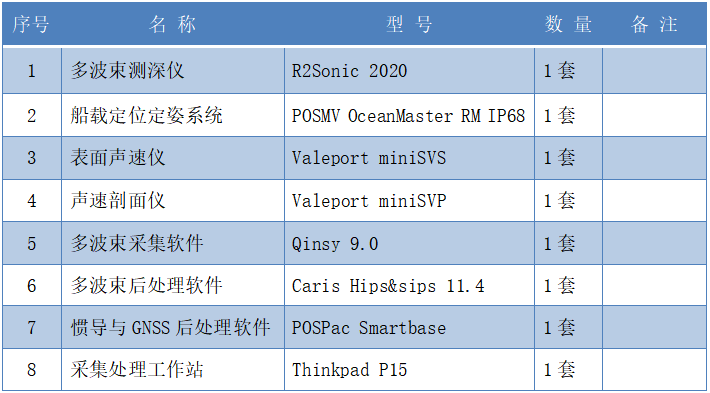

| 多波束测深仪系统

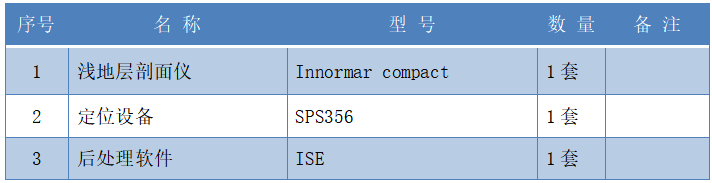

| 浅地层剖面系统

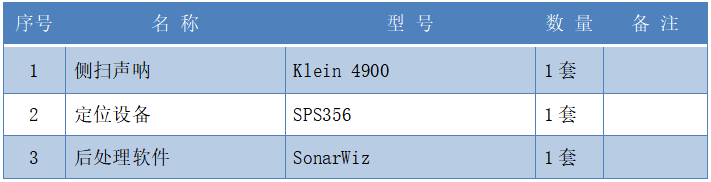

| 侧扫声呐系统

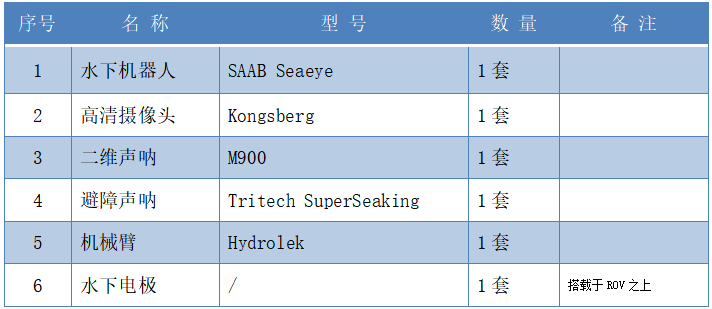

| 水下机器人

| 安装方式

安装中，技术管理人员对多波束和浅地层剖面仪采用侧舷安装，侧扫声呐侧舷拖曳，ROV自由缆飞行。详情如下：







多波束与浅剖安装方式

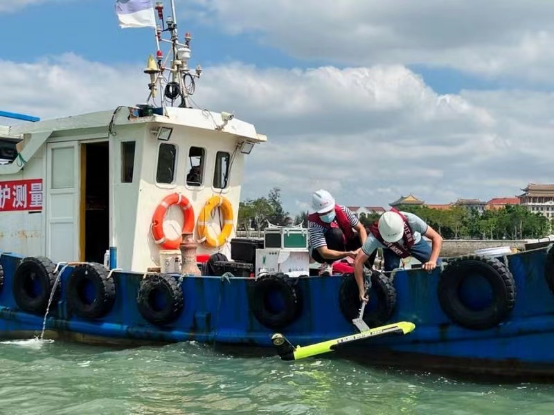

侧扫声呐

| 测量成果

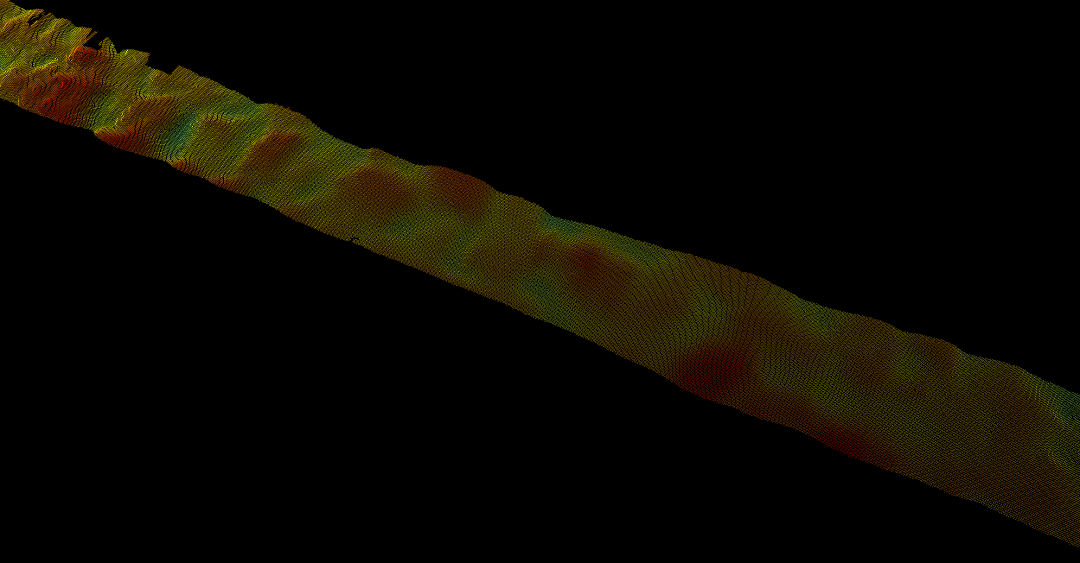

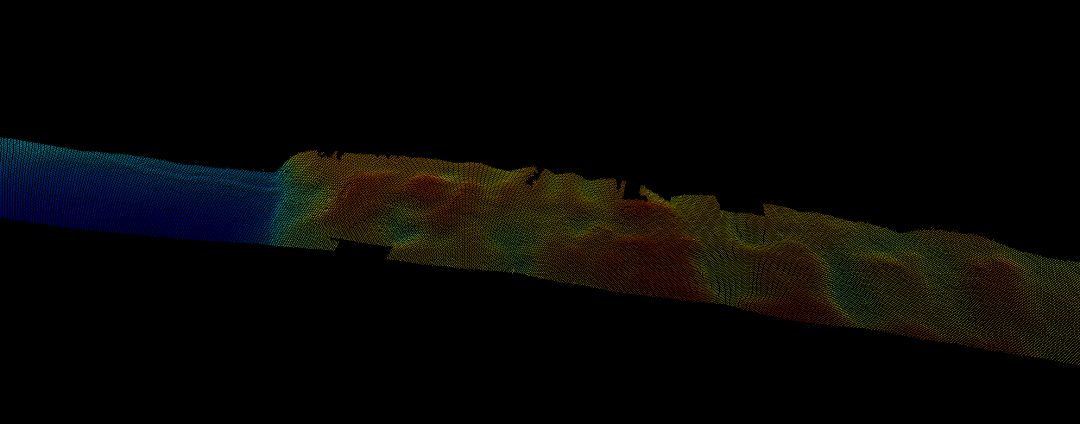

多波束测量点云





Ski Jumping

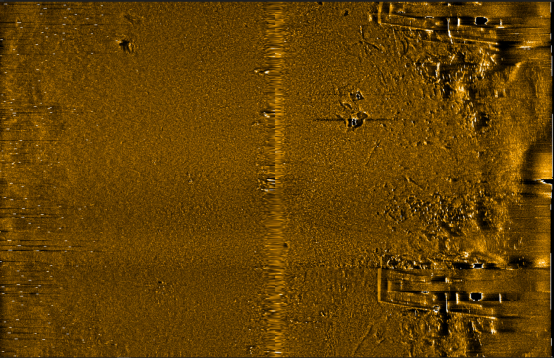

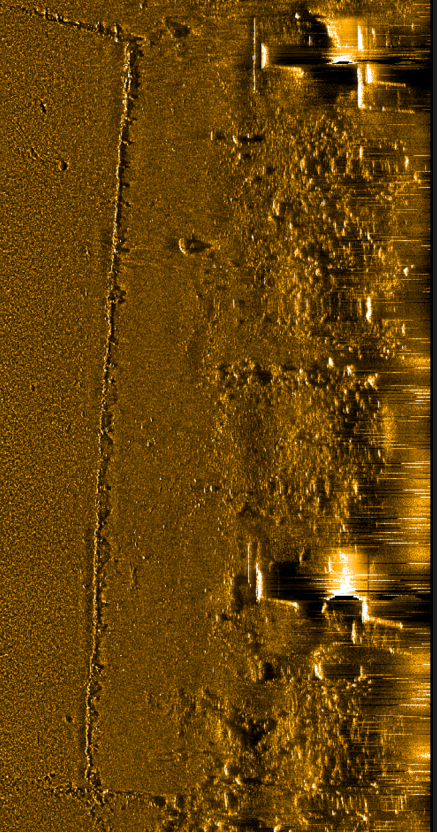

侧扫声呐显示的沟壑及桥墩



通过多波束、侧扫声呐、浅地层剖面仪、ROV及管地电位测量的综合水下检测，未发现裸露或悬空的管道及气体泄漏。

浅地层剖面系统可以很好发现管道的埋深及走向，通过与管道设计的走向相比，实测管道走向与管道设计走向一致，埋深稍有差别。

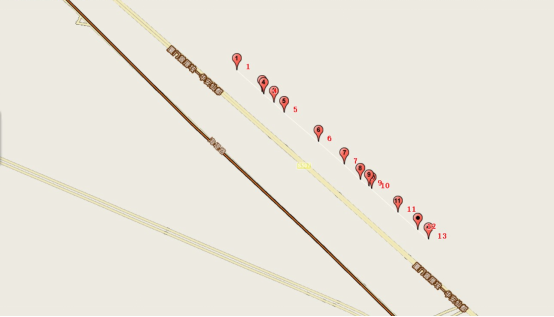

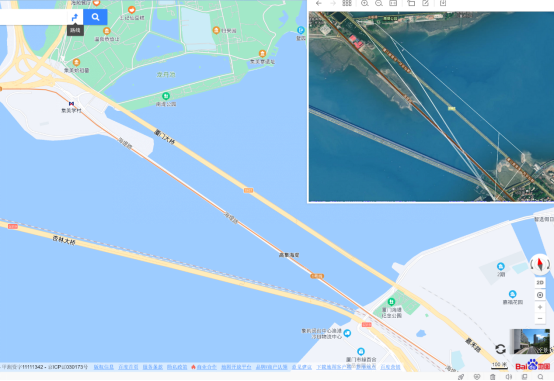

实测管线走向

此次检查针对性强、专业性高、消除了安全隐患，为后续管道的治理和维护提供有力保障。
